靜止扭矩傳感器-南京冉控科技有限公司

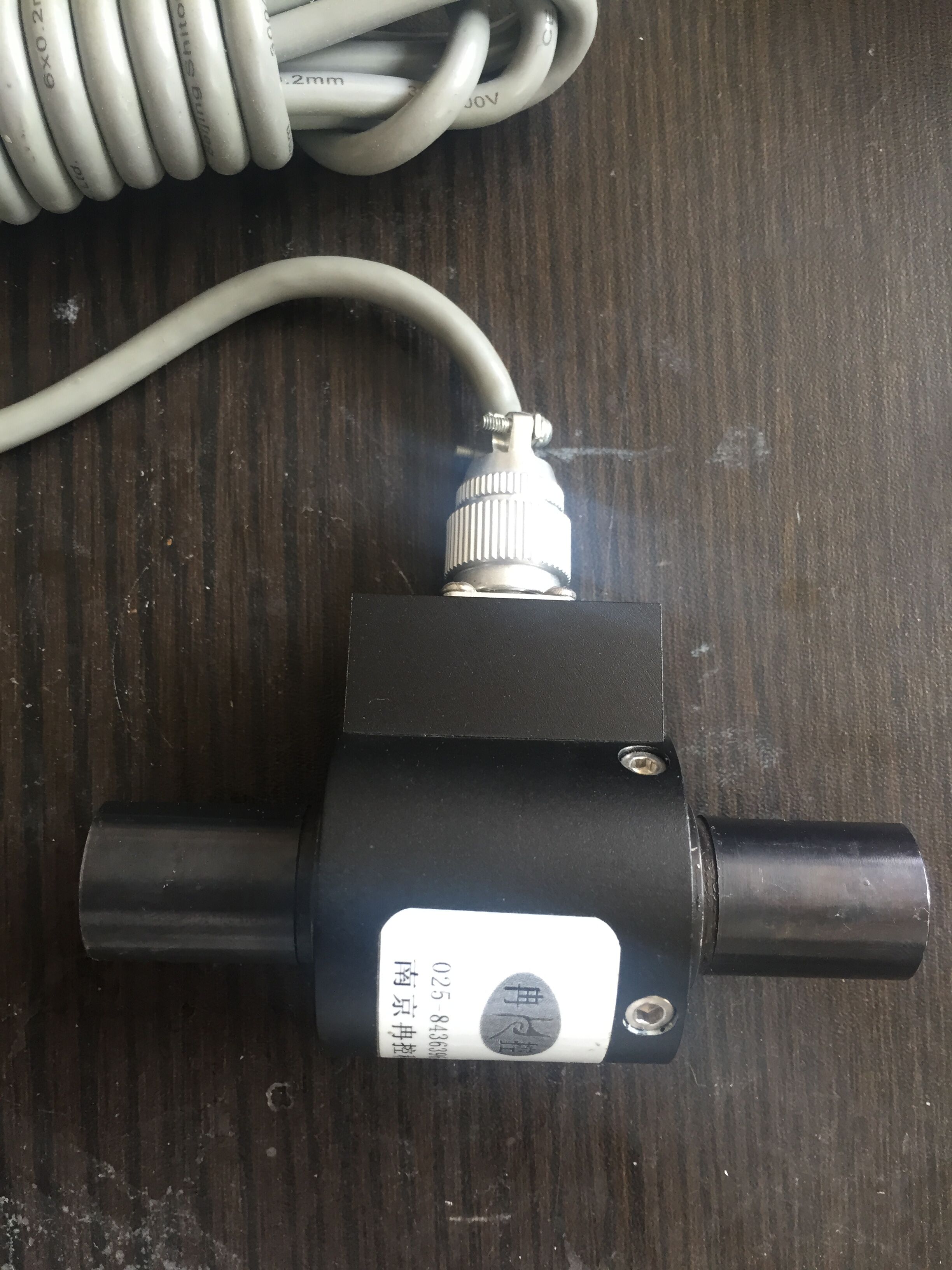

RK061傳感器是專門為測量非旋轉動力系統的靜態扭矩設計的。
RK061傳感器是專門為測量非旋轉動力系統的靜態扭矩設計的。適用于轉向機、
電動執行器、軸承、閥門、扭力扳手等行業領域。其特點:結構簡單、將信號
及信號變送器合二為一、體積小、測量精度高、輸出信號可根據客戶要求的形式
去做。
技術參數：
測量范圍：0.005N·m--±6萬N·m（可任意選擇）
扭矩準確度： ≤0.1% F·S 重復性： ≤0.1%F·S
過載能力： 150%F·S 滯后： ≤0.1%F·S
絕緣電阻： ≥200MΩ 線性： ≤0.1%F·S
工作溫度： -20～60℃ 相對濕度： ≤90% RH
應變計動態應變波的響應時間:3.2×10-6S 傳感器功耗；4W
1、傳感器輸出頻率信號：
扭矩頻率輸出： 5 KHz -- 15KHz
零扭矩頻率輸出： 10KHz
傳感器信號輸出：方波信號、幅值為5V、負載電流＜15mA
2、傳感器輸出電壓信號：
扭矩電壓輸出：± 5V 、±10V 、0–5 V 、0–10V
3、傳感器輸出電流信號：
扭矩電流輸出：4–20 mA

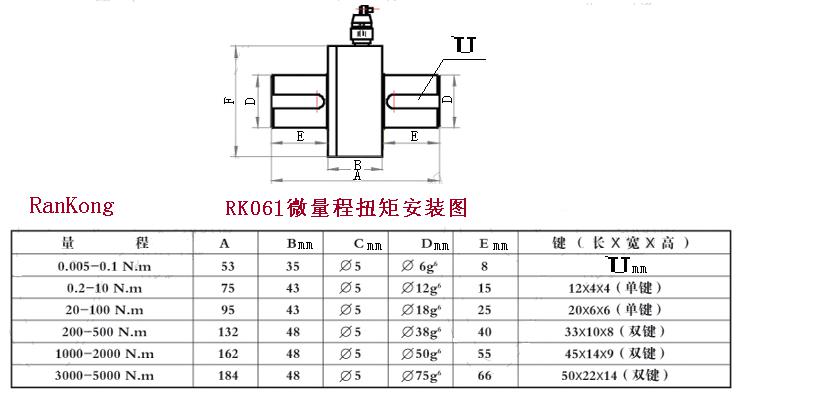

安裝事項：
1、測量傳感器的軸徑與中心高，是否同心。
2、若測試動力源的扭矩，應將測試端與動力源側相連；若測試負載
的扭矩，應將測試端與負載相連。
3、用兩組聯軸器，將傳感器安裝在動力設備與負載中間。
4、傳感器、電機、負載裝置（指被測件）三件的聯軸器在前期
先裝調一下，不可太緊，可在上面輕輕滑動即可。
5、傳感器接通儀表，沒有安裝前的情況下，用兩手慢慢旋轉左右端互反方向儀表
數字變動，待用。
6、安裝基板面應有一定強度，可保證安裝的穩定性，避免過大的震動，否則可能
造成測量數據不穩定，影響測量精度。
7、傳感器、電機、負載裝置（指被測件）在測量中心高均一致的情況下
（在0.03之內）與各聯軸器安裝好，并緊固可靠，不能有松動，要嚴格保證連接
的中心高和同軸度。否則可能造成測量誤差及傳感器的損壞。
8、雙手輕輕分別捏住輔助端和測試端，同時用力慢慢旋轉傳感器，觀
查儀表數字變化在±25HZ之內可以認為合格，若數字超出，證明測
試端聯軸器相互別勁，需調整負載裝置（指被測件）左右或中心高。
9、標準傳感器采用水平安裝使用，傳感器不能承受軸向力、彎矩，
否則會造成傳感器的損壞。
10、傳感器垂直或其它角度的安裝時，請訂貨前提出安裝要求，選
擇適合安裝要求的傳感器。
