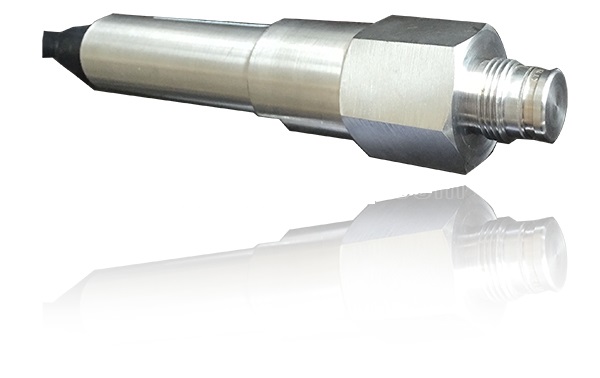

PMR353高壓石油壓力變送器系列壓力變送器壓力敏感核心采用了高性能的硅壓阻式壓力充油芯體，內部的專用集成電路將傳感器毫伏信號轉換成標準遠距離的傳輸電流信號，可以直接與計算機接口卡、控制儀表、智能儀表或PLC等方便相連。該系列產品廣泛應用于工業過程控制、石油、化工、冶金等行業。
本產品符合GB 3836.1-2000 《爆炸性環境用防爆電氣設備通用要求》、GB 3836.2-83 《爆炸性環境用電氣設備　隔爆型電氣設備“d”》的規定。防爆標志dⅠ、dⅡBT6,分別適用于煤礦井下及工廠內具有ⅡA、ⅡB、ⅡC級，T1-T4組的可燃性氣體或蒸氣與空氣形成的爆炸性混合物的環境中。
1.2 隔爆型壓力傳感器的外殼標牌處設有清晰標志“EX”。
1.3 在下列海拔和環境空氣溫度以及環境空氣相對濕度條件下，隔爆型壓力傳感器應正常運行。
a. 海拔不超過2000m；
b．環境空氣溫度-20℃～+40℃；
c. 環境相對濕度為90%（+25℃）。
1.4 被測介質為可與316不銹鋼共存的氣體或液體。
1.5 量程規格：0～0.02MPa至0～100MPa。
1.6 電氣特性
⑴ 工作溫度：-40℃～85℃；
⑵ 輸入電壓：9～36VDC
⑶ 基本誤差
變送器的準確度等級分為：
0.1級，基本誤差為±0.1；
0.25級，基本誤差為±0.25；
0.5級，基本誤差為±0.5；基本誤差以量程的百分數表示。
⑷ 熱零點漂移
在環境溫度偏離參比工作條件溫度時，變送器的零點漂移應不大于0.03%FS/℃。
⑸ 熱靈敏度漂移
在環境溫度偏離參比工作條件溫度時，變送器的滿量程漂移應不大于0.03%FS/℃。
⑹ 絕緣電阻
在參比工作條件下，變送器各端子對地之間的絕緣電阻不得低于20MΩ/250V。
⑺ 負載電阻：0～1550Ω
⑻ 4-20mA無極性連接。

安全柵與變送器之間連接電纜的分布參數應滿足
       Cp≤Co-Ci       Lp≤Lo-Li
注：   Uo:安全柵最高開路電壓
       Io：安全柵最高短路電流
       Co:安全柵外部允許最大電容
       Lo:安全柵外部允許最大電感
       Cp:連接電纜最大允許分布電容
       Lp:連接電纜最大允許分布電感
       Ci:變送器內部最大電容
       Li:變送器內部最大電感

安裝使用說明
4.1 按接線圖正確連接。
安裝于通風、干燥、無蝕、陰涼處，如露天安裝應加防護罩，避免陽光照射和雨淋，否則將會使變送器性能降低或出現故障。
4.2 利用變送器壓力接口螺紋（標準配置為M20×1.5）直接安裝在被測量系統的管道或容器壁上，不必使用安裝支架。產品壓力接口（標準配置）備有密封糟，被測壓力較大時，加裝尼龍或紫銅墊片可保證良好密封。
4.3 零點（Z）、量程（S）、可調產品調試方法：擰開標有需調整參數點的螺絲，用小螺絲刀伸入其內，輕輕轉動可調電阻，并同時監控數據，調試完畢，擰緊螺絲，以免潮氣進入。
4.4 變送器屬精密儀器，安裝時切記沖擊、摔打，擰緊力矩小于70Kgf，小量程變送器（量程小于0.5Mpa）擰緊力矩應小于14 Kgf。
