關于靜止扭矩傳感器五點必備知識點的分享
作者來源:admin 發表時間：2022-10-25
導讀：一、概述： 靜止扭矩傳感器結構緊湊，堅固且無需維護，具有許多優點。傳感器基于應變計技術，可提供高精度的信號傳輸。設計用于在順時針和逆時針方向上以高精度執行靜態扭矩測
一、概述：

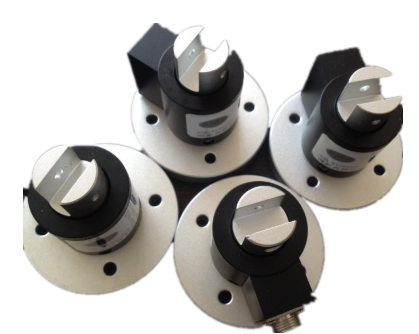

靜止扭矩傳感器結構緊湊，堅固且無需維護，具有許多優點。傳感器基于應變計技術，可提供高精度的信號傳輸。設計用于在順時針和逆時針方向上以高精度執行靜態扭矩測量和動態旋轉（有限角度）。
靜止扭矩傳感器兩端圓軸，由于出色的穩定性、較高的測量精度和較高的性價和更加簡單的監控方式比而受到用戶的贊譽。傳感器的測量彈性體不參與相對運動，測試彈性體受的是相對反作用力，安裝時是一端固定，另一端受力。
二、基本原理：
扭矩的測量：采用應變片電測技術,在彈性軸上組成應變橋,向應變橋提供電源即可測得該彈性軸受扭的電信號。將該應變信號放大后，經過壓/頻轉換，變成與扭應變成正比的頻率信號。或者直接輸出標準4～20mA電流信號及1～5V電壓信號。
三、產品特點：
1、適用于檢測非旋轉體的扭矩值.最大偏轉角度為≯360度。
2、開機即可進入工作狀態，勿需預熱過程。
3、檢測精度高、穩定性好、抗干擾性強。
4、不需反復調零即可連續測量正反扭矩。
5、體積小、重量輕、易于安裝。
6、傳感器可脫離二次儀表獨立使用，只要按插座針號提供+24V電源即可輸出阻抗與扭矩成正比的電流、電壓或頻率信號。
四、靜止扭矩傳感器安裝使用條件：
1、使用環境
應安裝在環境溫度為0℃ ～ 60℃，相對濕度小于90%，無易燃、易爆品的環境里。不宜安裝在強電磁干擾的環境中。
2、安裝方式：
1) 水平安裝；
2) 垂直安裝。
3、連接方式： 與動力設備、負載設備之間的連接
1） 彈性柱銷聯軸器連接方式結構簡單，加工容易，維護方便。能夠微量補償安裝誤差造成的軸的相對偏移，同時能起到輕微減振的作用。適用于中等載荷、起動頻繁的高低速運轉場合，工作溫度為-20-70℃。
2）剛性聯軸器，這種連接形式結構簡單，成本低，無補償性能，不能緩沖減振，對兩軸的安裝精度較高。用于振動很小的工況條件。
4、安裝要求：
1） 可水平安裝，也可垂直安裝。
2） 安裝的動力設備、傳感器、負載設備應安裝在穩固的基礎上，以避免過大的震動，否則可能發生數據不穩，降低測量精度，甚至損壞傳感器。
3） 采用彈性柱銷聯軸器或剛性聯軸器連接。
五、應用領域：
扭矩傳感器使用與被測部件對齊的法蘭 - 法蘭連接測量小反作用力矩水平。它的設計帶有一個中心通孔，可以穿過軸，電纜或管道。主要應用領域包括執行器和閥門測試，緊固件測試，泵測試和機器人手臂關節扭力監測。
