關于液位傳感器原理以及溫漂處理的相關事項說
作者來源:admin 發表時間：2022-10-25
導讀：液位傳感器有各種不同類型，包括起泡器，電容，電阻，浮子，光學，雷達和微波，超聲波，振動或音叉。不僅類型不同，而且制作它們的材料也不盡相同。材料的選擇應基于被測流體
液位傳感器有各種不同類型，包括起泡器，電容，電阻，浮子，光學，雷達和微波，超聲波，振動或音叉。不僅類型不同，而且制作它們的材料也不盡相同。材料的選擇應基于被測流體和液體所處的環境。溫度，壓力和對無菌環境的需求也起作用。
用于創建傳感器的材料專門針對手頭的應用和內部使用的設備類型。無論是管理進出儲存容器的流速，還是在液體填充或儲存在儲罐中時使用，液位監測都是整個過程中重要且通常是關鍵的方面。這些傳感器與水基，有機或高腐蝕性材料一起使用，其主要功能是警告低水平或溢流條件。

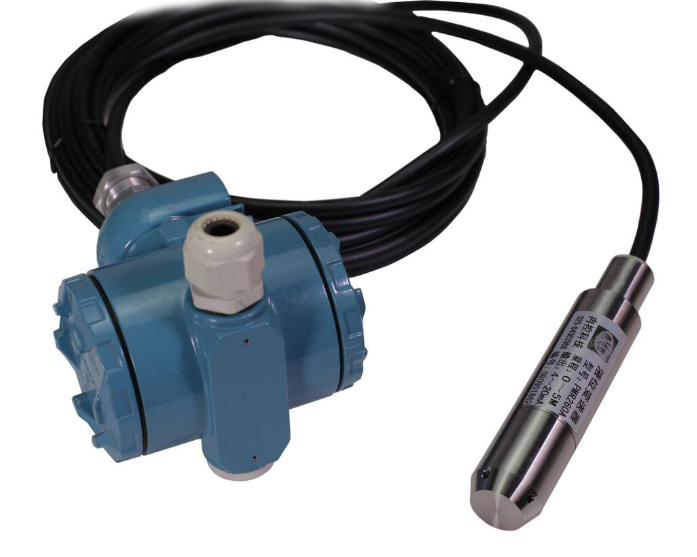

液位傳感器工作原理 ：
在變送器 的開發應用中，常常會遇到所需的變送器的輸出與已有的變送器的輸出不同，或用戶已有的變送器的輸出不能滿足新的需求，這就需要改變變送器原來的輸出。為了 滿足多種客戶的需求，就需有多種輸出的變送器。例如：作為二型表，標準輸出多為0～10mA, 或0～10V，而目前應用的三型表，卻是4～20mA或1～5V的，它們之間如何變換，是我們必須解決的問題。
功能特點：
1、穩定性好，滿度、零位長期穩定性可達 0.1%FS/ 年。在補償溫度 0 ～ 70 ℃范圍內，溫度飄移低于 0.1%FS ，在整個允許工作溫度范圍內低于 0.3%FS 。
2、具有反向保護、限流保護電路，在安裝時正負極接反不會損壞變送器，異常時送器會自動限流在 35MA 以內。
3、固態結構，無可動部件，高可靠性，使用壽命長。
4、安裝方便、結構簡單、經濟耐用。
在液位傳感器的開發應用中，常常會遇到所需的變送器的輸出與已有的變送器的輸出不同，或用戶已有的變送器的輸出不能滿足新的需求，這就需要改變變送器原來的輸出，為了滿足多種客戶的需求，就需有多種輸出的變送器。例如：作為二型表，標準輸出多為0～10mA,或0～10V，而目前應用的三型表，卻是4～20mA或1～5V的，它們之間如何變換，是我們必須解決的問題。
1、溫度漂移的處理
傳感器的溫度漂移可分為零點溫度漂移和靈敏度溫度漂移。零點溫漂即傳感器不受壓時的輸出由溫度變化引起的漂移，在傳感器的應用中，經常用恒流供電，零點及其溫漂的補償方法可用電阻串并聯法。
流供電橋路的傳感器，液位傳感器靈敏度溫度補償通常采用的電路。其中R的網路中Rt為溫度系數與靈敏度溫漂同向的熱敏電阻，Rs、Rp、Rz為溫度系數可忽略的電阻，用來調整Rt的溫度系數，經上述零點和靈敏度的溫度補償的傳感器的輸出信號即可視為在一定的溫度范圍內與溫度變化無關。
2、放大及非線性的處理
任何力敏傳感器的非線性都有大小、正負之分，信號的處理和傳輸時要進行線性化處理，液位傳感器使得到的信號與液位成線性關系。線性化電路就是根據非線性的大小和正負來設計的，線性化可以在信號處理的不同階段來進行，有的在模擬信號階段進行，有的在數字信號階段進行。
